Intel svela i dettagli di Lunar Lake con immagini ad alta risoluzione
Lunar Lake combina efficienza Arm con l'architettura x86, sfidando Apple e Qualcomm.

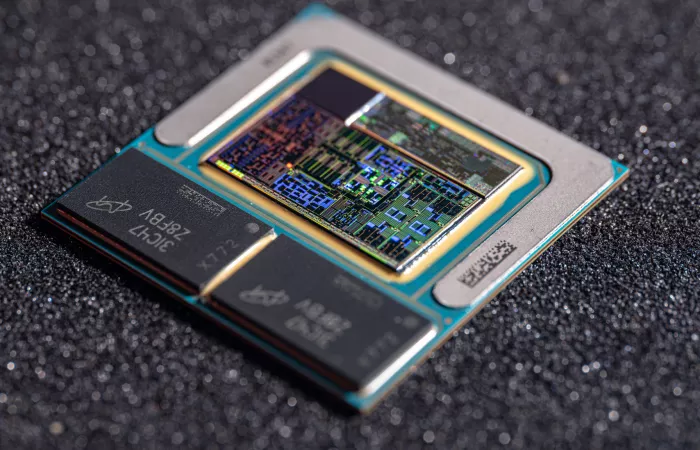

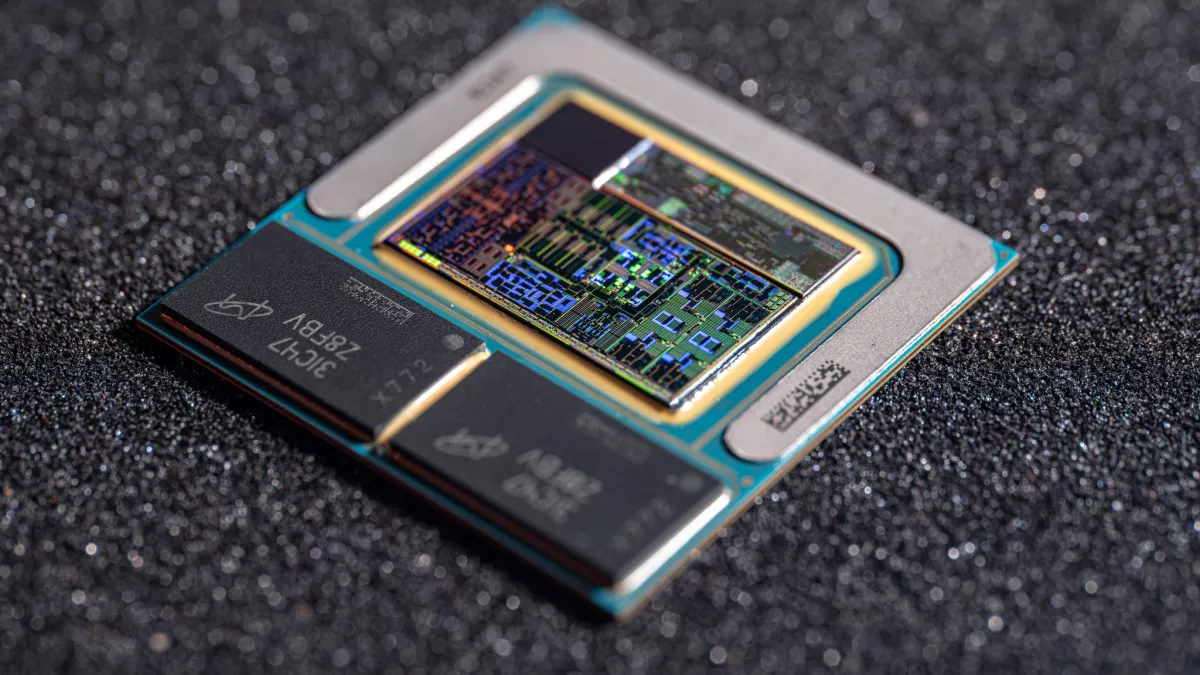

Intel ha presentato Lunar Lake, un design innovativo che unisce l'efficienza tipica dei SoC basati su Arm con la solida base dell'architettura x86. Grazie alle immagini ad alta risoluzione catturate dall'esperto Fritzchens Fritz, possiamo esplorare l'interno di questo chip e l'attenzione ai dettagli ingegneristici di Intel.
Lo sviluppo di Lunar Lake ha richiesto a Intel un delicato equilibrio tra costi e prestazioni. I laptop che ne derivano competono efficacemente con le alternative basate su Arm di Qualcomm e i chip Apple Silicon, mantenendosi però in una fascia di prezzo elevata, come sottolineato dall'ex CEO Pat Gelsinger, che ha definito Lunar Lake "unico nel suo genere".
Nonostante condivida l'architettura e il nodo di processo con Arrow Lake, Lunar Lake ha un approccio di sviluppo diverso. Comprende quattro core Performance (P) basati su Lion Cove e un cluster di core Efficiency (E) basati su Skymont, con una Neural Processing Unit (NPU) capace di quasi 48 TOPS di prestazioni AI.
Lunar Lake integra una GPU basata su Battlemage e un Media Engine, riducendo latenza e consumo energetico grazie alla sua architettura a chiplet. Tutti i componenti chiave sono ospitati su un interposer attivo e collegati tramite la tecnologia Intel Foveros 3D, che include anche un controller di memoria e un System-Level-Cache condiviso.
Cosa rende unica l'architettura di Intel Lunar Lake rispetto alle precedenti generazioni?
L'architettura di Intel Lunar Lake introduce un design ibrido che combina quattro core Performance
Quali sono i vantaggi dell'integrazione della memoria LPDDR5X direttamente nel package del processore Lunar Lake?
L'integrazione della memoria LPDDR5X direttamente nel package del processore Lunar Lake consente una riduzione del 40% del consumo energetico e un risparmio di spazio sulla scheda madre fino a 250 mm². Questo design migliora l'efficienza energetica e permette dispositivi più compatti, sebbene precluda la possibilità di aggiornare o sostituire la memoria dopo l'acquisto.
In che modo la tecnologia Foveros 3D di Intel contribuisce all'architettura di Lunar Lake?
La tecnologia Foveros 3D di Intel consente l'integrazione di diversi componenti su un interposer attivo, collegando il compute tile, il platform controller tile e la memoria tramite un'architettura a chiplet. Questo approccio riduce la latenza e il consumo energetico, migliorando le prestazioni complessive del sistema.
Quali sono le principali differenze tra i processori Intel Lunar Lake e quelli basati su architettura Arm?
I processori Intel Lunar Lake combinano l'efficienza tipica dei SoC basati su Arm con la solida base dell'architettura x86, offrendo un equilibrio tra prestazioni e consumo energetico. Questa combinazione consente ai laptop equipaggiati con Lunar Lake di competere efficacemente con le alternative basate su Arm, mantenendo al contempo la compatibilità con l'ecosistema software x86.
Come si posiziona la GPU Xe2 di Lunar Lake rispetto alle soluzioni grafiche integrate precedenti di Intel?
La GPU Xe2 integrata nei processori Lunar Lake offre un miglioramento delle prestazioni grafiche fino al 50% rispetto alla generazione precedente, supportando tecnologie avanzate come il ray tracing in tempo reale e l'accelerazione AI. Questo la rende adatta per applicazioni grafiche intensive e gaming su laptop sottili e leggeri.
Quali sono le implicazioni dell'uso dei nodi di processo TSMC N3B e N6 nella produzione dei chip Lunar Lake?
L'utilizzo dei nodi di processo TSMC N3B per il compute tile e N6 per il platform controller tile nei chip Lunar Lake rappresenta una strategia di Intel per sfruttare tecnologie di produzione avanzate esterne. Questo approccio consente di migliorare l'efficienza energetica e le prestazioni, sebbene comporti una maggiore dipendenza da fornitori esterni per la produzione dei componenti chiave.
