Huawei presenta la Tau Scaling Law come alternativa alla Legge di Moore

A Shanghai, durante il simposio ISCAS 2026, Huawei ha presentato quella che chiama Tau (τ) Scaling Law, una nuova "legge" che l'azienda propone come alternativa alla celebre Legge di Moore. Formulata negli anni Sessanta da Gordon Moore, cofondatore di Intel, quella legge descriveva la tendenza a raddoppiare il numero di transistor su un chip ogni due anni circa, diventando nel tempo una bussola per tutta l'industria dei semiconduttori. Il messaggio di Huawei è diretto: continuare ad aumentare densità e prestazioni dei chip anche quando rimpicciolire ulteriormente i transistor diventa troppo costoso, troppo lento, o — nel caso cinese — troppo vincolato dalla geopolitica.

Architettura prima, fabbrica dopo

Il cuore della proposta non è un nuovo tipo di transistor né una nuova tecnica di produzione. È un approccio progettuale che Huawei chiama LogicFolding, pensato per rendere più brevi i percorsi che i segnali elettrici devono percorrere all'interno del chip, riducendo così i ritardi e i consumi legati alle interconnessioni. In parole semplici: invece di chiedersi quanto piccolo sia il transistor, ci si chiede quanto velocemente e con quanta energia il chip riesca a spostare informazioni tra i suoi blocchi funzionali. È un cambio di prospettiva coerente con qualcosa che l'industria sa da anni: quando la miniaturizzazione rallenta, il vero collo di bottiglia si sposta dalla fisica del singolo transistor all'organizzazione complessiva del circuito.

Huawei accompagna questa idea con una promessa concreta: raggiungere una densità di transistor equivalente alla classe 1,4 nanometri (14 angstrom) entro il 2031. La parola che vale la pena sottolineare è proprio "equivalente". Nel linguaggio delle fonderie — le fabbriche specializzate che producono chip — 1,4 nm indica un nodo produttivo con un ecosistema completo: regole di progettazione, librerie di componenti, strumenti software, certificazioni di affidabilità e capacità di produzione su larga scala. Huawei sembra invece puntare a ottenere una densità paragonabile attraverso ottimizzazioni di architettura e layout, senza necessariamente disporre di quel livello tecnologico nelle fabbriche. Comunicare in "nanometri" rende il messaggio immediato, ma rischia di confondere un risultato di design con una capacità industriale vera e propria.

Non una teoria, ma 381 chip in sei anni

Il modo più utile per leggere Tau, oggi, è come il tentativo di rendere sistematico qualcosa che molti produttori di chip già fanno in modo frammentario: ottimizzare insieme più livelli del progetto, dal circuito al sistema complessivo. Huawei sostiene di aver già progettato 381 chip in sei anni seguendo i principi di Tau, con applicazioni che spaziano dagli smartphone al calcolo per l'intelligenza artificiale. Non si tratta, almeno nelle intenzioni, di un paper accademico isolato, ma della formalizzazione di una traiettoria ingegneristica già in atto.

Il vantaggio competitivo di Huawei si gioca sull'architettura, non sulla fabbrica

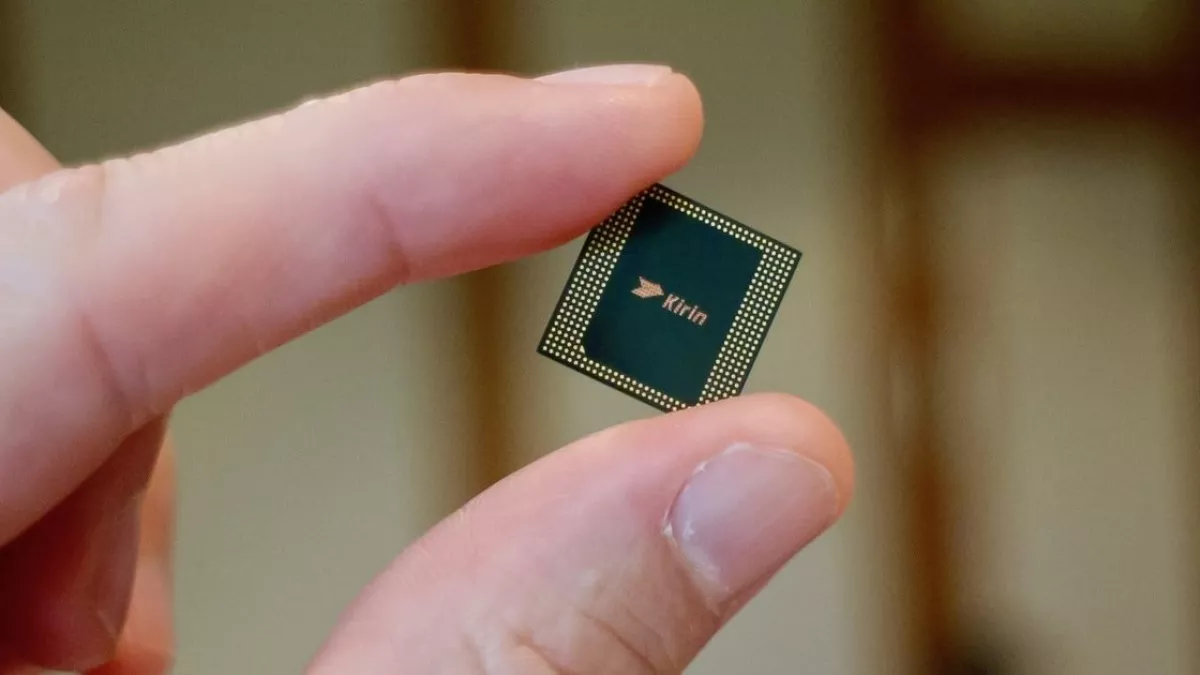

La prima verifica commerciale arriva presto. HiSilicon — la divisione chip interna di Huawei — prevede di integrare LogicFolding nei prossimi processori Kirin attesi per l'autunno 2026, con la serie Mate 90 indicata come possibile debutto. Circolano già numeri preliminari attribuiti al cosiddetto "Kirin 2026": un aumento della densità di transistor nell'ordine del 53-55% e un miglioramento dell'efficienza energetica attorno al 41% rispetto alla generazione precedente, insieme a un incremento più contenuto delle frequenze operative. Se questi valori fossero confermati da misure indipendenti, la tesi di Huawei diventerebbe concreta: non "abbiamo un processo produttivo da 1,4 nm", ma "possiamo ottenere un salto generazionale da una tecnologia di fabbricazione più matura, intervenendo su come la logica è organizzata e collegata".

La lezione storica che Tau ricorda

Per capire perché questo approccio è rilevante, vale la pena ricordare un precedente cruciale: la fine della Dennard scaling, intorno alla metà degli anni 2000. Fino ad allora, rimpicciolire i transistor significava automaticamente consumare meno energia. Quando questa relazione si è spezzata, l'industria ha dovuto cercare il progresso altrove: nel parallelismo con i processori multi-core, nell'accelerazione specializzata, nel packaging avanzato — cioè nell'impilare e collegare in modo più efficiente più chip distinti — e nella memoria ad alta banda. Tau si inserisce esattamente in questa genealogia: l'idea che il "progresso" dei chip non sia più una singola leva da tirare, ma un mosaico di scelte da allineare.

C'è poi il contesto geopolitico, che rende l'annuncio tutt'altro che una discussione accademica. Huawei opera in un ambiente dove i controlli all’esportazione che limitano l’accesso cinese a EUV e tool avanzati rendono più difficile arrivare alle tecnologie di produzione più avanzate. In particolare, la litografia EUV — la tecnica che usa luce ultravioletta estrema per incidere i circuiti più fini sul silicio, indispensabile per i nodi produttivi più avanzati — è di fatto inaccessibile per le aziende cinesi. Le regole statunitensi del BIS, introdotte nel 2022 e ampliate nel 2023, hanno reso più difficile per molte realtà cinesi acquistare sia chip avanzati sia gli strumenti e il know-how per produrli. Sul fronte europeo, i vincoli sulle esportazioni di macchine litografiche hanno ulteriormente ridotto le possibilità di colmare il gap semplicemente ordinando nuovi macchinari.

Anche i segnali dal mercato delle attrezzature raccontano un cambio di clima. ASML, il produttore olandese che di fatto abilita l'avanzamento della litografia ai nodi più spinti, si aspetta una domanda cinese significativamente più bassa nel 2026 rispetto al biennio 2024-2025. Se l'accesso a nuovi macchinari diventa più incerto, l'incentivo a spostare il vantaggio competitivo su architettura e ottimizzazione di sistema cresce di conseguenza.

Equivalente non vuol dire identico

Vale la pena chiarire una distinzione che l'annuncio di Huawei impone: "nodo produttivo" e "densità equivalente" non sono la stessa cosa. TSMC, la principale fonderia mondiale, ha posizionato la sua tecnologia A14 — classe 1,4 nm — per la produzione di massa nel 2028, mentre lavora in parallelo su nodi intermedi e strategie di integrazione. Il confronto temporale è eloquente: Huawei promette un'"equivalenza 1,4 nm" nel 2031, quando il mondo delle fonderie punta ad avere quel nodo industriale già qualche anno prima. Le due cose possono coesistere, ma descrivono realtà diverse.

Il rischio principale, per Huawei, è che la metrica "equivalente" venga percepita come un esercizio di etichettatura. Nel mondo post-Moore, le metriche che contano davvero per valutare un chip oltre i “nanometri” per smartphone e data center sono più concrete: prestazioni per watt, densità di performance per millimetro quadrato, costi di produzione e — per l'intelligenza artificiale — velocità di elaborazione e banda di memoria disponibile. Se LogicFolding riduce davvero i ritardi e migliora l'efficienza, dovrà tradursi in questi indicatori, non limitarsi a un'etichetta che evoca un nodo produttivo che non si possiede.

C'è anche un vincolo industriale difficile da aggirare con il solo design: la capacità produttiva e la resa, cioè la percentuale di chip funzionanti che escono dalla fabbrica. Negli ultimi anni diverse analisi hanno attribuito i Kirin più recenti ai processi di SMIC — la principale fonderia cinese — in classe 7 nm ottenuti senza EUV, con compromessi su costi e volumi. Tau può essere letta come una strategia per estrarre più valore da una base produttiva meno avanzata, ma resta aperta la domanda su quanto sia scalabile quando si passa dai prototipi alle decine di milioni di unità. E soprattutto quando si entra nel territorio dei chip per intelligenza artificiale nei data center, dove packaging, interconnessioni e memoria ad alta banda diventano spesso il vero ago della bilancia.

Un metodo di progettazione è più difficile da copiare di una macchina o di un processo produttivo

Il passo successivo: i chip per l'AI

Huawei indica già la traiettoria successiva: dopo i Kirin per smartphone, LogicFolding dovrebbe arrivare sugli Ascend — i chip dedicati all'intelligenza artificiale nei data center — entro il 2030. Qui l'asticella si alza notevolmente. Nel mondo dell'AI, il chip non è mai solo un chip: è parte di un sistema in cui contano la rete di connessione, il software, i compilatori, la gestione termica e la disponibilità di memoria. Non a caso Huawei, già prima di Tau, ha investito molto su piattaforme e sistemi AI completi. In questo senso, Tau sembra anche un modo per dare un'identità unitaria a una strategia più ampia: se non si può competere sempre sul nodo di fonderia, si compete su come orchestrare calcolo, interconnessione e software.

Dal punto di vista europeo — e italiano — la ricaduta più immediata riguarda il mercato degli smartphone premium. La presenza di Huawei in Europa resta condizionata dall'assenza dei servizi Google e da un ecosistema applicativo diverso, che ha ridisegnato domanda e canali di vendita. In Italia, i flagship recenti della linea Pura sono arrivati con un posizionamento di fascia alta: la serie Pura 70 è stata proposta con prezzi di partenza nell'ordine dei 999 euro al lancio. È un dato che aiuta a leggere la strategia complessiva: i chip proprietari non servono solo a inseguire la performance, ma a sostenere una fascia di mercato dove differenziazione su fotografia, efficienza e integrazione verticale può compensare parte dello svantaggio di ecosistema.

Per questo l'autunno 2026 conta più di quanto suggerisca un annuncio da conferenza. Se i primi Kirin con LogicFolding porteranno benefici misurabili — soprattutto in efficienza e autonomia della batteria, le due valute più tangibili per l'utente — Tau diventerà un caso di studio su come si può continuare a innovare anche con vincoli severi sulla catena di fornitura. Se invece i miglioramenti resteranno difficili da isolare o da replicare, la Tau Scaling Law rischia di scivolare nel catalogo delle grandi narrazioni del post-Moore: utili a segnare una posizione, meno a cambiare davvero il gioco.

La cosa più interessante, in ogni caso, è che Huawei ha scelto di giocare la partita sul terreno più difficile da replicare: il metodo. Le macchine litografiche e certi processi produttivi possono essere acquistati o sostituiti nel tempo; una cultura di co-ottimizzazione che produce generazioni successive di chip è più lenta da costruire e più ardua da imitare dall'esterno. È anche per questo che la parola "legge" è, insieme, ambiziosa e rischiosa: una legge, per essere credibile, deve sopravvivere ai prodotti che la mettono alla prova.
