Il violino più piccolo al mondo: una svolta nella nanolitografia
Scienziati del Regno Unito stampano un violino in platino per avanzare nella ricerca sui computer a scala nanometrica.
Fisici dell'Università di Loughborough nel Regno Unito hanno creato il "violino più piccolo al mondo" utilizzando avanzati strumenti di nanolitografia. Questo progetto non solo fa riferimento a un classico insulto, ma rappresenta anche un passo avanti verso il futuro della computazione a scala nanometrica.

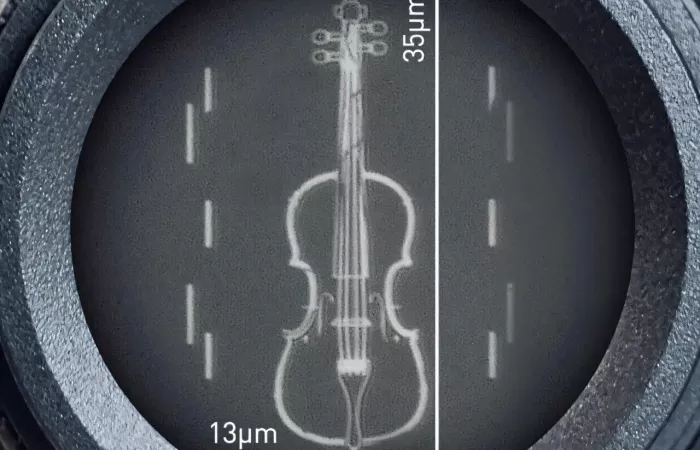

Il violino, realizzato in platino attraverso una tecnica chiamata thermal scanning probe lithography, misura appena 13 micrometri di larghezza e 35 micrometri di altezza. La tecnica prevede l'incisione di uno stencil su un chip rivestito di resist, seguito dall'applicazione di un rivestimento di platino e un risciacquo finale per lasciare solo la statuetta di platino.
Questo esperimento è stato realizzato con il nuovo thermal scanning probe microscope dell'università, un NanoFrazor da Heidelberg Instruments. Questo strumento è dotato di una sonda estremamente affilata e calda che incide strutture alla scala nanometrica, aiutando nella ricerca di dispositivi di memoria a scala nanometrica e sensori magnetici.
La nanolitografia non solo migliora le tecnologie di archiviazione dati, ma potrebbe anche rivoluzionare la densità di memoria nei futuri dispositivi magnetici, mentre il rallentamento della legge di Moore spinge a esplorare nuove frontiere della tecnologia computazionale.
Cos'è la nanolitografia e come viene utilizzata nella creazione di dispositivi su scala nanometrica?
La nanolitografia è una tecnica che consente la fabbricazione di strutture su scala nanometrica, con dimensioni che vanno da pochi nanometri a circa 100 nm. Viene utilizzata nella produzione di circuiti integrati avanzati e sistemi nanoelettromeccanici
Quali sono le applicazioni della nanolitografia nella computazione a scala nanometrica?
La nanolitografia è fondamentale nella produzione di componenti per la computazione a scala nanometrica, come transistor e memorie ad alta densità. Ad esempio, consente la realizzazione di nanocircuiti e dispositivi di memoria avanzati, migliorando le prestazioni e riducendo le dimensioni dei dispositivi elettronici.
In che modo la tecnica di thermal scanning probe lithography contribuisce alla fabbricazione di strutture nanometriche?
La thermal scanning probe lithography
Quali sono le sfide tecniche nella miniaturizzazione dei componenti elettronici a livello nanometrico?
La miniaturizzazione dei componenti elettronici a livello nanometrico presenta sfide come l'insorgere di fenomeni quantistici che possono compromettere le prestazioni dei dispositivi. Inoltre, le tecniche di produzione richiedono tecnologie avanzate e costose, e i materiali nanostrutturati possono essere più reattivi chimicamente, influenzando la stabilità e la durata dei dispositivi.
Come la nanofotonica può rivoluzionare le tecnologie dell'informazione e della comunicazione?
La nanofotonica, controllando la luce su scala nanometrica, può migliorare la velocità e l'efficienza energetica delle comunicazioni, consentendo lo sviluppo di interconnessioni ottiche integrate nei chip dei processori. Questo potrebbe portare a sistemi informatici più potenti ed efficienti, con prestazioni a livello exaflop.
Quali sono le potenziali applicazioni dei sistemi nanoelettromeccanici (NEMS) nella tecnologia moderna?
I NEMS, grazie alle loro dimensioni ridotte e alla maggiore efficienza, possono rivoluzionare vari settori tecnologici, sostituendo i MEMS in applicazioni come sensori avanzati, dispositivi di memoria e componenti per la computazione neuromorfica. La loro integrazione potrebbe portare a dispositivi più compatti e performanti.
