2. Un progetto personalizzato per Raspberry Pi Pico supporta Ethernet tramite USB-C

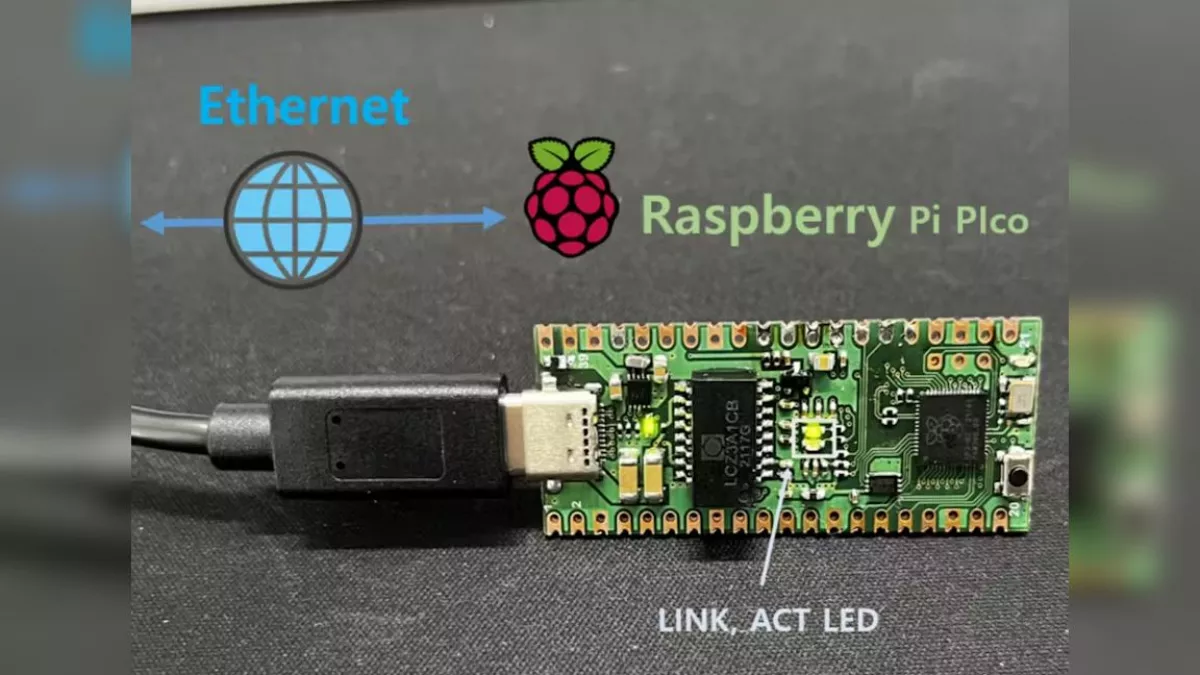

Un maker e sviluppatore di nome Alan ha creato una replica del Raspberry Pi Pico che supporta USB ed Ethernet tramite una porta USB tipo-C. Il progetto ha richiesto la progettazione di una scheda PCB personalizzata e l'inclusione di un chip WIZnet W5500 per rendere possibile l'uso della connessione Ethernet. Alan ha anche incluso dei LED per monitorare le prestazioni della connessione in tempo reale. Se sei interessato a saperne di più sul processo di progettazione di questo progetto, ti consigliamo di dare un'occhiata al post condiviso da Alan su Hackster.

Quando si parla di versatilità, non c'è chip che possa competere con il Raspberry Pi RP2040. Grazie a questo microprocessore, gli appassionati sono stati in grado di costruire schede veramente uniche. Oggi abbiamo un altro esempio interessante da condividere: una scheda personalizzata RP2040 creata dal maker e sviluppatore Alan. Utilizzando il nostro microprocessore preferito, ha costruito una replica del Pico che supporta USB ed Ethernet tramite una porta USB di tipo C.

Il progetto richiedeva una pianificazione accurata da parte di Alan e coinvolgeva la progettazione di una scheda PCB personalizzata da zero. Il risultato finale è una scheda con lo stesso layout dei pin del Raspberry Pi Pico, ma con alcuni nuovi componenti. È simile al WIZnet EVB Pico, ma non ha la grande porta Ethernet sporgente su un lato.

Tuttavia, questa porta funzionerà solo se si dispone di un cavo speciale. Alan ha progettato e costruito un cavo diviso che si collega alla porta USB di tipo C e si divide in due connessioni separate. Il cavo a Y ha un connettore Ethernet su una linea, mentre l'altra linea si divide in una connessione USB di tipo C.

Per rendere la scheda Ethernet-friendly, ha incluso un chip WIZnet W5500. Questo controller Ethernet TCP/IP rende possibile il funzionamento della funzione Ethernet. Alan ha anche incluso un paio di link e LED ACT per monitorare le prestazioni della connessione Ethernet in tempo reale.

Se volete dare un'occhiata più da vicino al processo di progettazione di questo progetto, vi consigliamo vivamente di dare un'occhiata all'articolo condiviso da Alan su Hackster. Fornisce molti dettagli succulenti e diagrammi che spiegano la costruzione. Alan ha anche condiviso un video su YouTube che mostra il risultato finale in azione.

Questo progetto Raspberry Pi è solo una delle creazioni di Alan che abbiamo avuto l'onore di presentare. Se avete apprezzato questo e vivete nell'emisfero settentrionale, potreste apprezzare anche il suo progetto Raspberry Pi Pico per il riscaldamento del sedere alimentato da intelligenza artificiale.
